醫療廢水一體化處理設備
Author：goobsy Renew time：2024-05-12
醫療廢水一體化處理設備
該設備采用的生物處理工藝，在總結國內外生活污水處理裝置地運行經驗的基礎上，結合我公司自己的研究成果和工程實踐，設計出一種可地理設置的成套有機廢水處理裝置，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，自動化運行，維護操作方便，不占地表面積，不需蓋房,不需采暖保溫等優點。地面之上可種花草，不影響周圍環境。
該設備適用于住宅小區、村莊、村鎮、辦公樓、商場、賓館、飯店、療養院、學校、醫院、高速公路、鐵路、工廠、礦山、旅游景區等生活污水和與之類似的屠宰、水產品加工、食品等中小型規模工業有機廢水的處理和回用。該設備處理污水，水質達到排放標準。我公司可根據用戶要求同時配套中水回用設備。
二、工藝說明：
三、產品特點：
1、埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。
2二級生物接觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。并比活性污泥池體積小，對水質的使用性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫模，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。
3、生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階段，產泥量少，僅需三個月（90天）以上排一次泥（用糞車抽吸或脫水成泥餅外運）。
4、該地理式生活污水處理設備的除臭方式除采用常規高空排氣，另配有土壤脫臭措施。
5、整個設備處理系統配有全自動電氣控制系統和設備故障系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。
四、使用方法：
1、能夠處理生活系統綜合性廢水及其相類似的有機污水;
2、采用碳鋼防腐、不銹鋼、玻璃鋼結構，具有耐腐蝕、抗老化等優良特性，使用壽命長達50年以上；
3、全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以；
五、適用范圍：
1、賓館、飯店、療養院、醫院；
2、住宅小區、村莊、集鎮；
3、車站、海港碼頭、船舶；
4、工廠、礦山、旅游景點、風景區；
5、與生活污水類似的各種工業有機廢水。

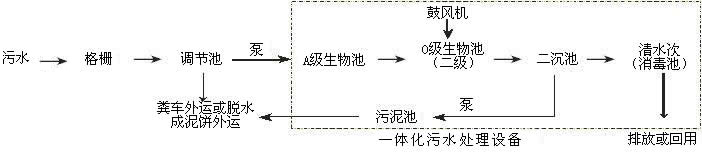

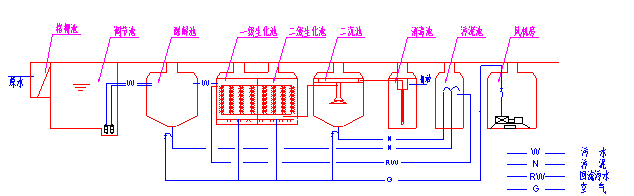

六、工藝流程示意圖
七、不同條件下設備處理水量（m3/h）
該設備采用的生物處理工藝，在總結國內外生活污水處理裝置地運行經驗的基礎上，結合我公司自己的研究成果和工程實踐，設計出一種可地理設置的成套有機廢水處理裝置，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，自動化運行，維護操作方便，不占地表面積，不需蓋房,不需采暖保溫等優點。地面之上可種花草，不影響周圍環境。
該設備適用于住宅小區、村莊、村鎮、辦公樓、商場、賓館、飯店、療養院、學校、醫院、高速公路、鐵路、工廠、礦山、旅游景區等生活污水和與之類似的屠宰、水產品加工、食品等中小型規模工業有機廢水的處理和回用。該設備處理污水，水質達到排放標準。我公司可根據用戶要求同時配套中水回用設備。
二、工藝說明：
三、產品特點：
1、埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。
2二級生物接觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。并比活性污泥池體積小，對水質的使用性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫模，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。
3、生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階段，產泥量少，僅需三個月（90天）以上排一次泥（用糞車抽吸或脫水成泥餅外運）。
4、該地理式生活污水處理設備的除臭方式除采用常規高空排氣，另配有土壤脫臭措施。
5、整個設備處理系統配有全自動電氣控制系統和設備故障系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。
四、使用方法：
1、能夠處理生活系統綜合性廢水及其相類似的有機污水;
2、采用碳鋼防腐、不銹鋼、玻璃鋼結構，具有耐腐蝕、抗老化等優良特性，使用壽命長達50年以上；
3、全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以；
五、適用范圍：
1、賓館、飯店、療養院、醫院；
2、住宅小區、村莊、集鎮；
3、車站、海港碼頭、船舶；
4、工廠、礦山、旅游景點、風景區；
5、與生活污水類似的各種工業有機廢水。
六、工藝流程示意圖
七、不同條件下設備處理水量（m3/h）
| 進水BOD(mg/L) | 200 | 300 | 400 | 500 | 300 | 400 | 500 | 600 | 400 | 500 | 600 | 700 | |
| 出水BOD（mg/L） | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 30 | 60 | 60 | 60 | 60 | |
| WSZ—1 | 處理水量 | 2 | 1.5 | 1 | 0.8 | 2 | 1.5 | 1 | 0.8 | 1.3 | 0.9 | 0.8 | 0.8 |
| WSZ—2 | 3 | 2.5 | 2 | 1.5 | 3 | 2.5 | 2 | 1.5 | 2.4 | 1.8 | 1.5 | 1.5 | |
| WSZ—5 | 6 | 5 | 4 | 3 | 5.5 | 4.5 | 3.5 | 2.5 | 4.8 | 3.6 | 3 | 2.5 | |
| WSZ—10 | 12 | 10 | 8 | 6 | 11 | 9 | 7 | 5 | 9.5 | 7.6 | 6 | 5 | |
八、安裝基礎、使用、維護：
1、基礎;WSZ系列設備如放置在地坪以上，只需準備一塊與設備外形相同的混凝土地坪作為基礎。基礎承壓大于4T/m2，也同時要求水平、平整。
如設備埋于地坪以下，基礎標高小于或等于設備標高保證下雨不積水，基礎一般是素混凝土（是否配筋視當地地質情況而定）。

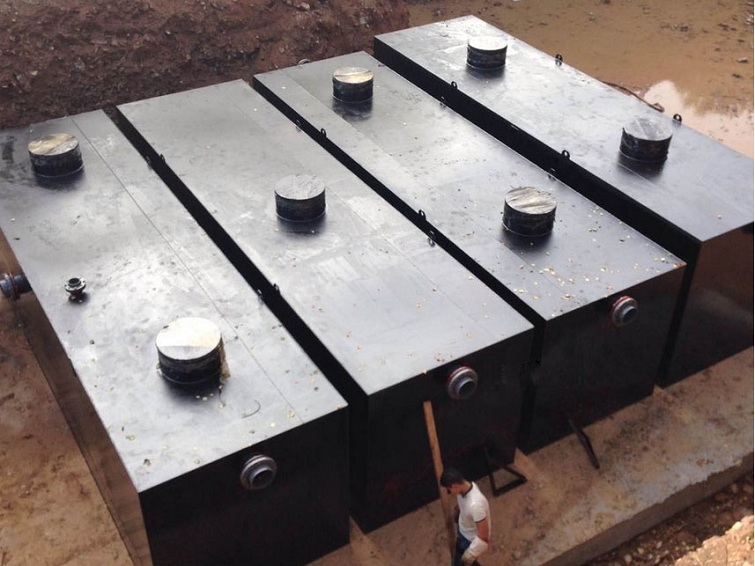

2、安裝：根據安裝圖就位，各箱體依次就位，箱體的位置、方向不能放錯，互相間距準確，并連接好管道。
在設備內注入清水，檢查各管道有無滲漏，若無滲漏則箱體四周覆土，直至設備檢查孔，并平整地面。把電控箱控制線與水泵接通，電控箱與電源接通，接線時注意風機、電機的的轉向，與風機所指方向相同。

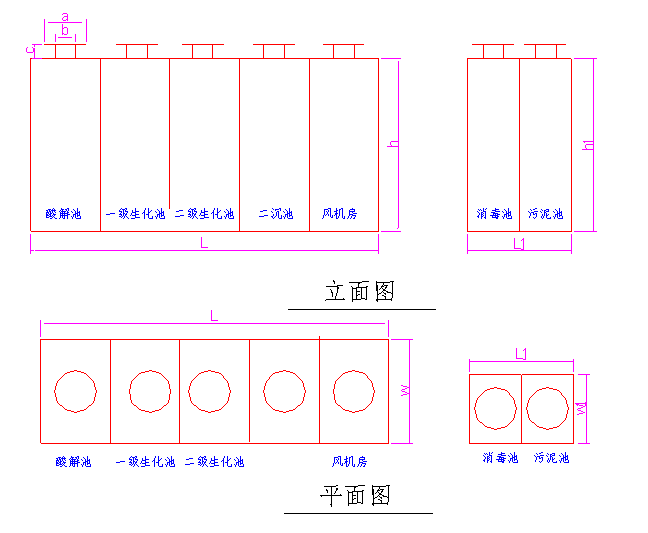

九、設備構造：
設備所有的管道采用PVC管或不銹鋼管，管道間連接用PVC粘結劑或不銹鋼。
填料采用懸浮型生物填料作生物載體，生物量大、易掛膜、不結球、比堵塞。
十、主要參數：
1、基礎;WSZ系列設備如放置在地坪以上，只需準備一塊與設備外形相同的混凝土地坪作為基礎。基礎承壓大于4T/m2，也同時要求水平、平整。
如設備埋于地坪以下，基礎標高小于或等于設備標高保證下雨不積水，基礎一般是素混凝土（是否配筋視當地地質情況而定）。
2、安裝：根據安裝圖就位，各箱體依次就位，箱體的位置、方向不能放錯，互相間距準確，并連接好管道。
在設備內注入清水，檢查各管道有無滲漏，若無滲漏則箱體四周覆土，直至設備檢查孔，并平整地面。把電控箱控制線與水泵接通，電控箱與電源接通，接線時注意風機、電機的的轉向，與風機所指方向相同。
九、設備構造：
設備所有的管道采用PVC管或不銹鋼管，管道間連接用PVC粘結劑或不銹鋼。
填料采用懸浮型生物填料作生物載體，生物量大、易掛膜、不結球、比堵塞。
十、主要參數：
|
項目/型號 |
WSZ-1 | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- | WSZ- |
| 處理量m³/h³ | 1 | 3 | 5 | 7.5 | 10 | 15 | 20 | 30 | 40 | 50 |
| 設備件數 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
|
污泥吸附及初沉池 池 |
1.8 | 5.5 | 9 | 14 | 18 | 27 | 36 | 50 | 82 | 100 |
|
接觸氧化池 （m³） |
5.0 | 14.5 | 24 | 36 | 44 | 63 | 83 | 130 | 170 | 200 |
|
二沉池表面負荷 （m³/m²h） |
1.2 | 1.3 | 1.3 | 1.3 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.6 |
| 消毒池（m³） | 0.6 | 1.8 | 2.8 | 4 | 5.5 | 8 | 10 | 15 | 20 | 25 |
| 風 型號 | HC-25IS | HC-30IS | HC-50C | HC-50IS | HC-60IS | HC-80S | HC-100S | HC1-100S | HC-100S | HC-100S |
| 機 功率kw） | 0.4 | 0.75 | 1.5 | 2.2 | 2.2 | 3.7 | 5.5 | 5.5 | 5.5×2 | 5.5×2 |
| 臺數 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
| 水 型號 | AS10-2CB | AS16-CB | AS30- 2CB | |||||||
| 泵 功率kw | 1.0 | 1.6 | 2.9 | |||||||
| 件重（t） | 5 | 6 | 7 | 10 | 8 | 10 | 10.5 | 10.5 | 10.5 | 12 |
| 設備總重（t） | 5.5 | 6.5 | 8 | 11 | 17 | 20 | 21 | 29 | 38 | 42 |
| 占地面積（m²） | 6 | 14 | 20 | 30 | 50 | 65 | 75 | 115 | 155 | 185 |
注：以上參數及設備尺寸僅供參考，設計時請以我公司實際參數及圖紙尺寸為準！
