清洗機說明書
Author:goobsy           Renew time:2024-05-12

一、 概述:

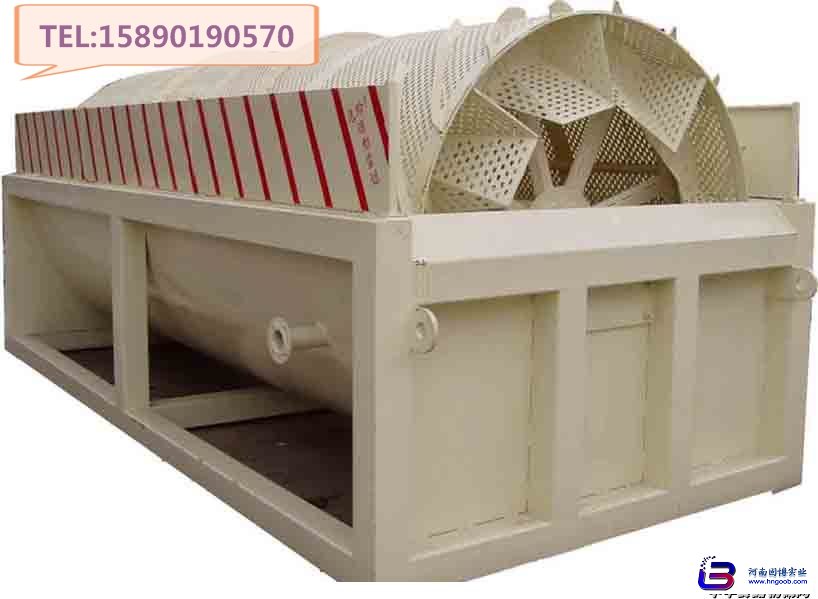

QS-30 型薯類滾筒清洗機是河南固博實業有限公司對國內外多家公司同
類型產品進行借鑒、吸收、并重新優化設計生產制造的新產
品。該機原理上采用部分浸泡在水中的滾筒帶動物料一起轉
動的方式從而達到清洗薯類物料的目的。工作時,薯類物料
通過進口端進入周圍開有圓孔的圓筒形滾筒內,滾筒在電機
及減速機的帶動下和物料一同旋轉,滾筒內有內螺旋以推動
物料在滾筒內前進,在逆流工藝水的反沖洗下,完成清洗物
料的過程,清洗完成后通過出口端的物料提升機構提升干凈
物料到相應的分水設備中。
該機優點是動力小、處理量大、清洗干凈、性能
穩定、由于整機傳動采用國內新型的傳動系統,因而整機工
作時平穩、無振動、低噪音;并且該機操作方便、可實現連
續生產、具有容易維護等特點。
二、機器的用途與參數:
1、 機器的用途
該機屬于滾筒式清洗機,是專門為薯類物料的清洗而設
計的。其用途是清洗去除薯類塊、根、莖狀物料外層粘帶的
泥土、沙石等雜物,并初步清除薯類塊根的表皮。對于作為
生產淀粉原料的薯類,保證清洗效果是提高淀粉產品質量的
基礎,在同等條件下,清洗愈干凈,產品質量就愈好。同時
在清洗薯類的過程中還能夠有效去除塊根莖中的一部分氫
酸,從而實現淀粉質量的根本提高。
2、 機器的技術參數
外形尺寸:6000mm × 3000mm×2240mm
滾筒直徑:φ2000 mm
滾筒長度:4900 mm
滾筒轉速:18.25r/min
減速機:軸裝式 KA127-18.25-8-22
電動機:Y225M-8 22kw
清洗量:30T/H
機器重量:6.5T
三、 機器的結構與說明:
本機整機結構由清洗槽、滾筒、滾筒軸、電動機、減速
機、溢流裝置、提升斗、軸承等組成。
1、 清洗槽:清洗槽與機架為一體,用來承受滾筒及物料、
清洗水等。槽體兩側有進水口及溢流槽、排水口等。
2、 滾筒:滾筒是由經數控沖床沖孔后的鋼板制做成的圓
筒,圓孔均勻分布于整個圓周。滾筒一端裝有進料板,
另一端裝有出料斗。滾筒外圓焊有螺旋葉片,用以實
現逆流洗滌。
3、 滾筒軸:滾筒軸是用以支承整個滾筒的,與滾筒組裝
在一起。兩端通過軸承及軸承座固定在機架上。
4、 電動機、滾筒軸通過軸裝式減速機聯結在一起,該種
聯結方式具有連接可靠,傳動平穩,傳動扭距大等優
點。該種減速機還具有速比大,安裝維護方便等多種
優點。
5、 溢流裝置:該裝置在清洗槽的一邊,在溢流板側壁上
有相應的定位點,可實現溢流量的人為控制。
四、 機器的安裝:
按基礎圖紙要求做好基礎,在確保基礎固化后,檢查基
礎各部位孔洞尺寸、確認合格后,由專業起吊設備按清洗機
吊耳位置吊起清洗機安放在基礎上,進行找設備、標高
標定、水平找正等。在用水平儀找平時要求每米水平度誤差
不超過 1‰。找正后把緊地腳螺栓,進行基礎表面抹光。上述
工作完成后可整機通電并調試機器進行單機試運轉。
五、機器的使用與操作:
原料清洗的好壞,是關系到產品的優劣和下道工序順利
進行與否的關鍵。
1、 開機前應對機器各運轉部件作詳細檢查,運轉是否靈
活、軸承座注油點要加注適量的潤滑油,提升斗緊固
螺栓有無松脫現象等;
2、 對減速機在啟動前要首先檢查排氣螺栓,使其處于可
排氣狀態(正常情況下,設備出廠前該排氣螺栓處于
壓緊狀態),另外,須檢查潤滑油在運輸途中有無泄
露:如無有泄露,該減速機已由我方加至合適油位,
可確保設備在兩年內無須重新加油;如有潤滑油泄
露,應首先檢查油位是否處于正常位置;參考加油量
為 21 升,加注油品為蝸輪蝸桿油,牌號為:G-N460W。
3、 機器轉動后,打開進水閥門、調節好溢流槽閘板,水
位保持合適高度,待運轉正常,可投料生產。
4、 在設備正常運轉期間,要經常檢查電機和減速機運轉
是否正常。開機后喂料要均勻。并注意不得混入鐵塊、
石頭、木頭等雜物。
5、 停機時,應先停止向設備供料后再停輸送機,再關閉
進水閥門,然后用水沖洗機內雜物;并做好交記
錄。
六、機器的維修與保養
正確的使用和及時的維修保養,是清洗機運轉安全可靠,
延長使用壽命的重要保證。使用單位應制訂設備操作規程,
建立崗位責任和維修保養制度。在使用和維修保養中,應注
意如下事項:
1、 應做到對清洗機班前檢查,左、右軸承座軸承加油,
班后清理。
2、 對清洗機每半年大修一次,檢查各部零件及主軸
承、電機、減速機等。
3、 減速機使用及維護,減速機在我公司出廠前已經加注
適合的油品及油量,一般情況下,在無有油液泄露可正常使用。
